电磁阀、电磁铁的工作原理说明

access_time
brush 911个字
whatshot 78 ℃

1、电磁铁

什么是电磁铁?电磁铁是一个带有铁芯的螺线管。

电磁铁的磁性跟哪些因素有关?电流和线圈匝数。

电磁铁通电时可以产生电磁,断电时电磁消失;比如通电时电磁铁吸引大头针,断电时电磁铁不吸引大头针。

电磁铁的优点:1>电磁铁磁性的有无,可以通断电来控制;2>电磁铁磁性强弱,可以改变电流大小来控制;3>电磁铁的极性变换,可以改变电流方向来控制。

2、电磁阀

什么是电磁阀?

电磁阀是由几个气路和阀芯组成的,由阀芯控制各个气路之间接通或者断开。电磁阀分为直动式电磁阀和先导式电磁阀。先导式电磁阀则是在电磁力的作用下先打开先导阀,使气体进入电磁阀阀芯气室,利用气压来推动电磁阀阀芯,实现气路之间的通断。

工作原理:得电时利用电磁线圈产生的电磁力的作用,推动阀芯运动,实现各个气路的通断,单电控的失电时在弹簧力的作用下回复原位,双电控的保持原位,先导式的按功能而定。

几位几通:电磁阀的阀芯有几种位置就是几位,几个气路就是几通电磁阀,一般有2位3通、2位4通、2位5通、3位5通等。

电磁阀电压:一般分为220V、110V、24V。

功能:在电-气动控制中,电磁阀可以实现的功能有:气动执行组件动作的方向控制,ON/OFF开关量控制,OR/NOT/AND逻辑控制;电磁阀是在气动回路中控制气路通道的通、断或改变压缩空气的流动方向;电磁阀只是气动调节阀的一个附件,是控制气动阀门的气源电路的。

下面具体讲解一下二位三通电磁阀的结构:(学电子的同学可以简单理解为单刀双置开关)

如下图所示,电磁阀阀芯有2个位置,有3个气路接口,P为气源接口,A为通往气动执行器接口,R为排气接口。

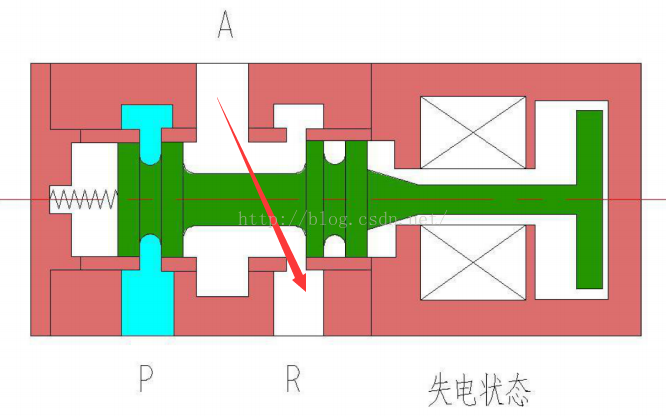

1、初始状态(失电):如图2,此时电磁阀失电,阀芯在右侧,A口与R口相通,气缸是排气状态,P口是封闭的。此时AR相通。

                                                  图1

2、工作状态(得电),此时电磁阀得电,阀芯被电磁力吸到左侧,P口如果失电,阀芯在弹簧的作用下回到2的初始状态。此时AP相通。

                                              图2

下面讲解一下2位5通单电控直动式电磁阀。

1、(失电状态)简单描述为AP,BS。


                                               图3

2、(得电状态)AR/BP。


                                           图4

双电控直动式电磁阀类似。注意哪侧吸电就运动到那一侧。

双电控的电池阀具有记忆功能,假如初始状态如下,则右侧得电还是如下:



                                             图5

左侧得电则如下


                                               图6

电磁阀的图示符号:


                                                   图7

如果为2位3通电磁阀的电气符号图,图中左侧的方框是指得电状态,右侧是指失电状态,左侧小长方形是指电磁线圈,右侧折线是指弹簧,所以靠近弹簧侧的方框是失电状态,靠近线圈侧的方向是得电状态。默认状态是排气。


#如无特别声明,该文章均为 AMENG 原创,转载请遵循 署名-非商业性使用 4.0 国际(CC BY-NC 4.0) 协议,即转载请注明文章来源。
#最后编辑时间为: 2021 年 12 月 22 日
